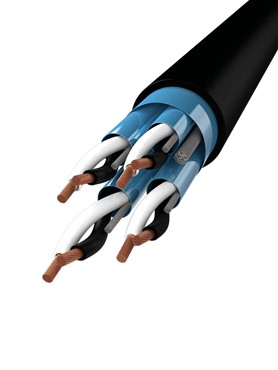

RE-2X(st)Y-PiMF, parvis skærmet - 300/500 V

Anvendelse

RE-2X(st)Y-PiMF - parvis skærmet anvendes til proceskontrol og dataprocesser, analog eller digital signaltransmission. Instrumentkabler anvendes inden for en stor række områder: fabrikker, raffinaderier, petrokemiske institutioner, transformerstationer, tankstationer m.v.

Konstruktion

Leder

Flertrådet Cu

Isolation

XLPE

Lederfarve

Leder A: sort med nummerering
Leder B: hvid med nummerering

Skærm

Parvis: AL/PES-tape (0,60 mm2 fortinnet Cu med drainwire)
Fælles: AL/PES-tape (7x0,3 mm2 fortinnet Cu drainwire)

Yderkappe

PVC, sort

Tekniske data

Driftstemperatur

-30º C til +90º C

Mærkespænding

300/500 V

Prøvespænding

Leder/skærm: 1000 V, leder/leder: 2000 V

Bøjeradius

7,5 x kabeldiameter

Teknisk kommentar

Isolationsmodstand: 5 GOhm x km
Driftskapacitans: 115 nF/km

Godkendelser

IEC 60332-3-22, CE, RoHS
Brand-
hæmmende iht.
IEC 60332-3
Bøjeradius 7,5 x kabeldiameter
Elektromagnetisk beskyttet
Kan nedgraves
Maks. driftstemp. +90° C
Udendørs-
oplægning
UV-bestandig
Varenummer EAN Dimension (mm2) Strømværdi (A) Emballering Diameter (mm)* Vægt (kg/km)*
10470720050P 5704403117536 7x2x0,5 - Tr./Afklip - -
10450802075 5704403059614 8x2x0,75 - Tr./Afklip 16,1 310
10451602075 5704403059621 16x2x0,75 - Tr./Afklip 21,1 530
10452402075 5704403059638 24x2x0,75 - Tr./Afklip 25,5 760
* Værdierne kan have små afvigelser
