N2XS2Y 1-leder, Cu - 12/20 (24) kV
Anvendelse
N2XS2Y anvendes til installationer inden- som udendørs, over eller direkte i jord, rør eller sågar i vand.

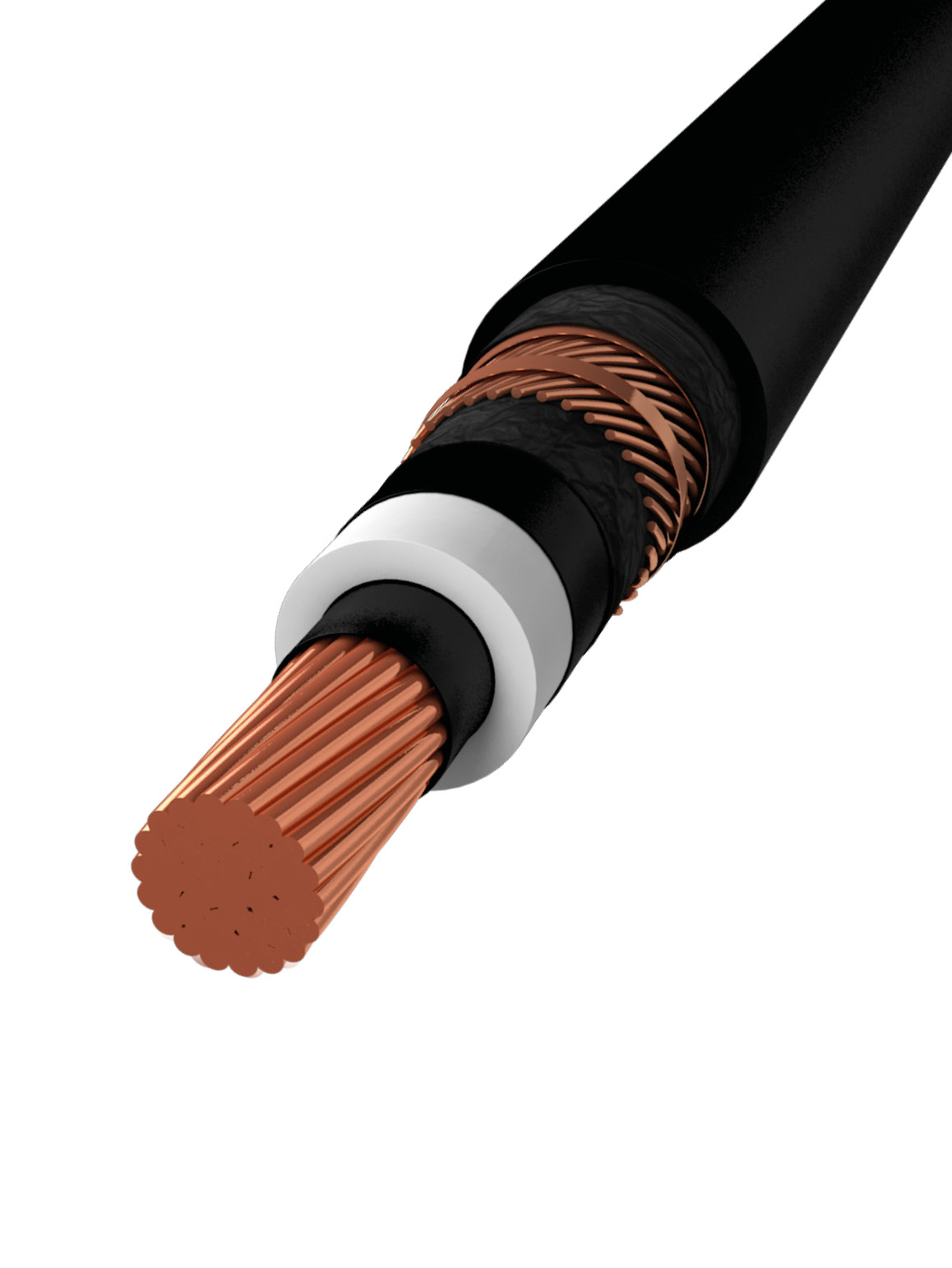

Konstruktion
Leder
Runde Cu-tråde, kl. 2
Halvleder lag omkring lederen
Isolation
XLPE
Halvleder lag omkring isolationen
Fyldkappe
Tape af halvleder materiale
Skærm
Cu-tråde over tape-materiale
Yderkappe
PE, sort
Tekniske data
Driftstemperatur
-20° C til +90° C
Mærkespænding
12/20 kV (24 kV)
Prøvespænding
42 kV
Bøjeradius
15 x kabeldiameter
Godkendelser
IEC 60502, CE, RoHS
Anvendes i vindmøller
Bøjeradius 15 x kabeldiameter
Kan nedgraves
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-20° C
-20° C
UV-bestandig
| Varenummer | EAN | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* | |
|---|---|---|---|---|---|---|---|
| 871011366 | - | 1X35/16 | 200 | Tr./Afklip | 28 | 970 | |
| 871011367 | - | 1X50/16 | 239 | Tr./Afklip | 29 | 1150 | |
| 871011368 | - | 1X70/16 | 297 | Tr./Afklip | 31 | 1350 | |
| 871011369 | - | 1X95/16 | 361 | Tr./Afklip | 32 | 1650 | |
| 871011370 | - | 1X120/16 | 416 | Tr./Afklip | 34 | 1900 | |
| 871011371 | - | 1X150/16 | 470 | Tr./Afklip | 35 | 2150 | |
| 871011372 | - | 1X150/25 | 470 | Tr./Afklip | 35 | 2250 | |
| 871011373 | - | 1X185/16 | 538 | Tr./Afklip | 37 | 2550 | |
| 871011374 | - | 1X185/25 | 538 | Tr./Afklip | 37 | 2600 | |
| 871011375 | - | 1X240/16 | 634 | Tr./Afklip | 40 | 3100 | |
| 871011376 | 5704403056019 | 1X240/25 | 634 | Tr./Afklip | 40 | 3200 | |
| 871011377 | - | 1X300/25 | 724 | Tr./Afklip | 42 | 3800 | |
| 871013215 | - | 1X300/35 | 724 | Tr./Afklip | 42 | 3850 | |
| 871011378 | - | 1X400/35 | 829 | Tr./Afklip | 45 | 4750 | |
| 871011379 | - | 1X500/35 | 953 | Tr./Afklip | 48 | 5800 | |
| 871013154 | - | 1X630/35 | 1120 | Tr./Afklip | 53 | 7090 | |
| * Værdierne kan have små afvigelser | |||||||
