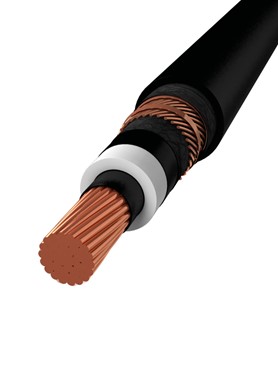

N2XS2Y 1-leder, Cu - 18/30 (36) kV
Anvendelse
N2XS2Y anvendes til installationer inden- som udendørs, over eller direkte i jord, rør eller sågar i vand.
Konstruktion
Leder
Runde Cu-tråde, kl. 2
Halvleder lag omkring lederen
Isolation
XLPE
Halvleder lag omkring isolationen
Fyldkappe
Tape af halvleder materiale
Skærm
Cu-tråde over tape-materiale
Yderkappe
PE, sort
Tekniske data
Driftstemperatur
-20° C til +90° C
Mærkespænding
18/30 kV (36 kV)
Prøvespænding
63 kV
Bøjeradius
15 x kabeldiameter
Godkendelser
IEC 60502, CE, RoHS
Anvendes i vindmøller
Bøjeradius 15 x kabeldiameter
Kan nedgraves
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-20° C
-20° C
UV-bestandig
| Varenummer | EAN | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* | |
|---|---|---|---|---|---|---|---|
| 871011380 | - | 1X50/16 | 241 | Tr./Afklip | 34 | 1350 | |
| 871011383 | - | 1X70/16 | 299 | Tr./Afklip | 36 | 1600 | |
| 871011384 | - | 1X95/16 | 363 | Tr./Afklip | 37 | 1900 | |
| 871011385 | - | 1X120/16 | 418 | Tr./Afklip | 39 | 2150 | |
| 871011386 | - | 1X150/25 | 472 | Tr./Afklip | 40 | 2550 | |
| 871011995 | - | 1X150/50 | 472 | Tr./Afklip | 40 | 2750 | |
| 871011387 | - | 1X185/25 | 539 | Tr./Afklip | 42 | 2900 | |
| 871011388 | - | 1X240/25 | 635 | Tr./Afklip | 44 | 3500 | |
| 871015603 | 5704403059331 | 1X240/35 | 635 | Tr./Afklip | 44 | 3467 | |
| 871011777 | - | 1X240/70 | 635 | Tr./Afklip | 45 | 4200 | |
| 871011389 | - | 1X300/25 | 725 | Tr./Afklip | 47 | 4150 | |
| 871013686 | - | 1X300/35 | 725 | Tr./Afklip | 47 | 4300 | |
| 871013135 | - | 1X300/50 | 725 | Tr./Afklip | 46,8 | 4276 | |
| 871011390 | - | 1X400/35 | 831 | Tr./Afklip | 50 | 5100 | |
| 871011391 | - | 1X500/35 | 953 | Tr./Afklip | 53 | 6200 | |
| 871013037 | - | 1X630/35 | 1094 | Tr./Afklip | 58 | 7403 | |
| * Værdierne kan have små afvigelser | |||||||
