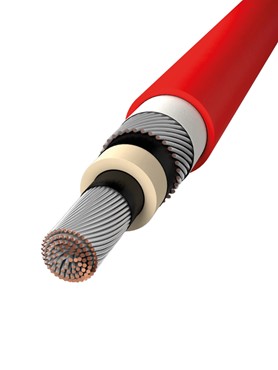

SCANFLEX ® NTMCGCWOEU - 18/30 kV
Anvendelse
Det fleksible SCANFLEX® NTMCGCWOEU-strømforsyningskabel med enkelt kerne kan bruges til korte forbindelser af mobile transformatorstationer til luftledninger, også til brug i jernbanekøretøjer, skiftestationer og kontrolpaneler.
Konstruktion
Leder
Flertrådet elektrolytisk fortinnet Cu, kl. 5
Isolation
Ethylenpropylen gummi (EPR)
Skærm
Snoede, fortinnede kobberwirer med tværsnit på 16 eller 25 mm²
Yderkappe
5GM3 compound, rød
Tekniske data
Driftstemperatur
Fast: -40° C til +90° C
Fleksibel: -25° C til +60° C
Mærkespænding
18/30 kV
Prøvespænding
43 kV
Bøjeradius
Fast: 6 x kabeldiameter
Fleksibel: 10 x kabeldiameter
Godkendelser
EN 60811-404, DIN VDE 0298, DIN VDE 0250, EN 60228, DIN VDE 0207, DIN VDE 0207, EN 50343, IEC 60811-2-1, IEC 60332-1-2, RoHs
Bøjeradius 10 x kabeldiameter
Flamme-
hæmmende iht.
IEC 60332-1
hæmmende iht.
IEC 60332-1
Fleksibel
Kan ligge i rør
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-40° C
-40° C
Modstandsdygtig over for olie
Til brug
i industrien
i industrien
Tåler fugt
Udendørs-
oplægning
oplægning
UV-bestandig
| Varenummer | EAN | Dimension (mm2) | Strømværdi (A) | Emballering | Diameter (mm)* | Vægt (kg/km)* | |
|---|---|---|---|---|---|---|---|
| 505702501 | 5704403185528 | 1x25/16 | 189 | Drum | 35,3 | 1600 | |
| 505703501 | 5704403185306 | 1x35/16 | 234 | Drum | 37,3 | 1830 | |
| 505705001 | 5704403185535 | 1x50/16 | 294 | Drum | 38,9 | 2030 | |
| 505707001 | 5704403185542 | 1x70/16 | 360 | Drum | 41,0 | 2325 | |
| 505709501 | 5704403185559 | 1x95/16 | 434 | Drum | 42,4 | 2600 | |
| 505712001 | 5704403185566 | 1x120/16 | 505 | Drum | 43,9 | 2900 | |
| 505715001 | 5704403185573 | 1x150/25 | 582 | Drum | 46,8 | 3385 | |
| 505718501 | 5704403185580 | 1x185/25 | 664 | Drum | 50,0 | 3940 | |
| 505724001 | 5704403185597 | 1x240/25 | 782 | Drum | 51,8 | 4485 | |
| * Værdierne kan have små afvigelser | |||||||
