X-VOLT ® RHZ1-OL, CU - 18/30 (36) kV

Anvendelse

X-VOLT® RHZ1-OL, CU anvendes til mellemspændingsinstallationer eller fordelingsnetværk både inden- og udendørs.
F.eks. til forsyning af transformerstationer, infrastruktur, vindmøller, solcelleparker, fabriksanlæg, datacentre og lign.

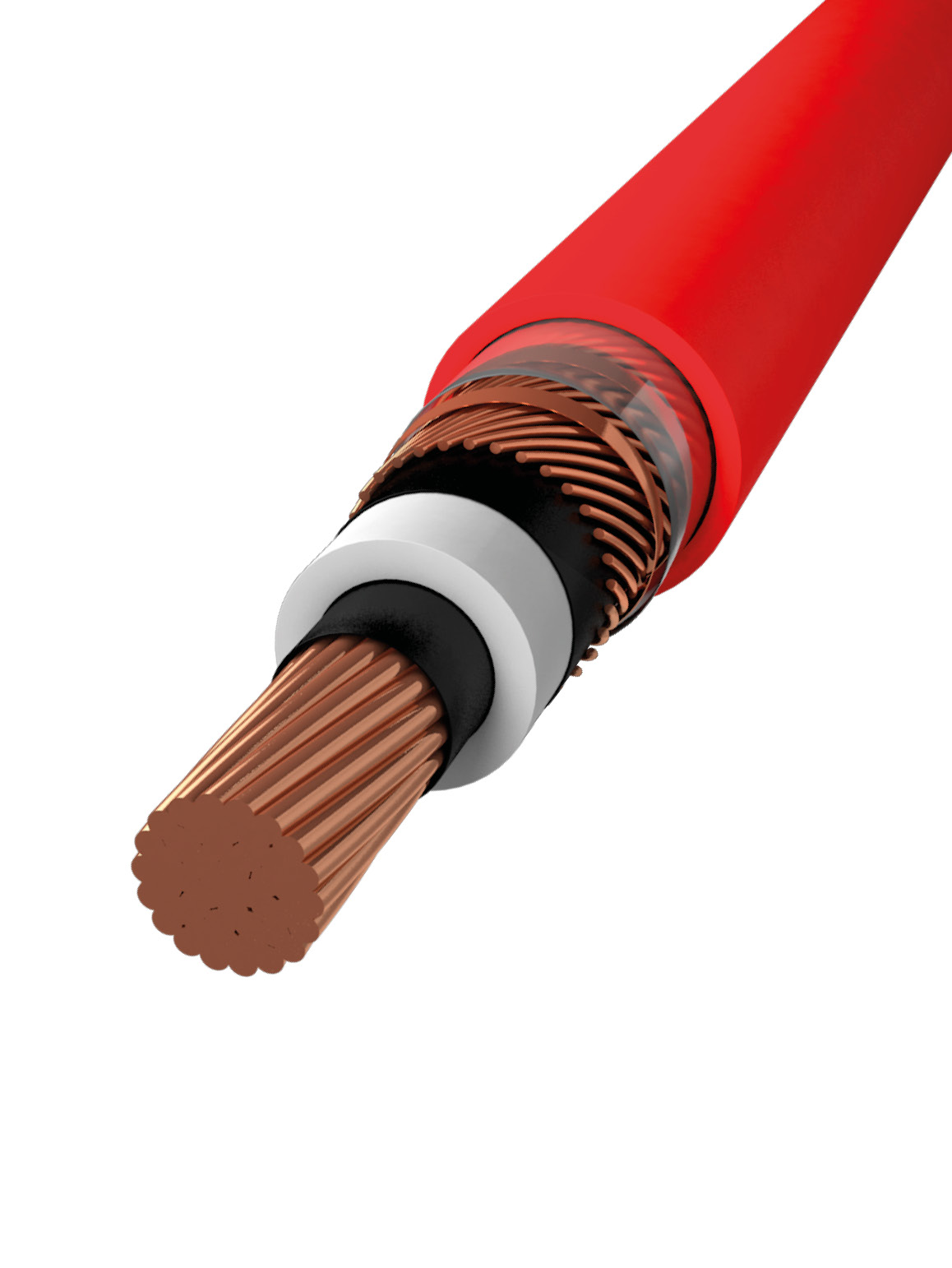

Konstruktion

Leder

Elektrolytisk udglødet Cu, kl. 2

Isolation

XLPE. Halvleder lag omkring isolationen. Let at afisolere

Skærm

Skærm af kobbertråde og Cu tape
Heldækkende hygroskopisk tape

Yderkappe

Halogenfri polyolefin type DMZ1 iht. 620-1 og type ST7 iht. IEC 60502-2, rød

Kommentar

Tilvalg: Hygroskopisk tape laves for at opnå "longitudinal watertightness" på lederen, type X-VOLT RHZ1-2OL

Tekniske data

Driftstemperatur

-15° C til +90° C

Mærkespænding

18/30 (36) kV

Bøjeradius

15 x kabeldiameter

Teknisk kommentar

Kortslutningstemp.: max 250° C / 5 sek.

Godkendelser

EN 50267 / IEC 60754, EN 60228 / IEC 60228, IEC 60502-2, UNE-HD 620-10E, CE, RoHS
Bøjeradius 15 x kabeldiameter
Halogenfri
Kan ligge i rør
Kan nedgraves
Lav emission af ætsende gasser iht. IEC 60754
Maks. driftstemp. +90° C
Mellemspændings-kabel
Min. driftstemp.
-15° C
Modstandsdygtig over for slid
Modstandsdygtig over for vridninger
Til brug
i industrien
Udendørs-
oplægning
UV-bestandig
Varenummer EAN Dimension (mm2) Strømværdi (A) Emballering Diameter (mm)* Vægt (kg/km)*
10401095.H16W - 1x95/16 335 Drum 33,0 1680
10401150.H16W - 1x150/16 435 Drum 37,8 2310
10401240.H16W - 1x240/16 641 Drum 48,5 4185
10401300.H16W - 1x300/16 735 Drum 52,4 5005
10401400.H16W - 1x400/16 790 Drum 48,9 4905
10401500.H16W - 1x500/16 930 Drum 50,3 5880
10401630.H16W - 1x630/16 1110 Drum 56,6 7470
* Værdierne kan have små afvigelser
